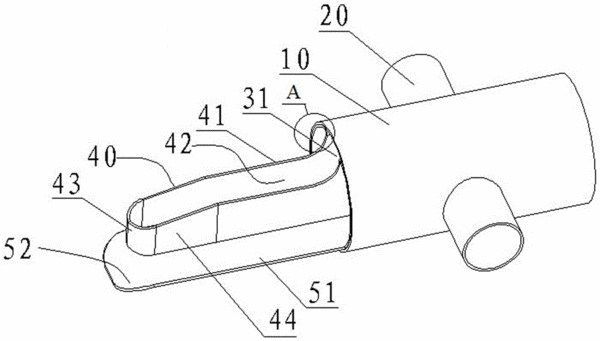

摘要：本发明涉及一种线束穿管器。一种线束穿管器，包括穿管器主体，穿管器主体上设有供波纹管穿过的波纹管穿孔，波纹管穿孔的前端为入口端、后端为出口端，所述穿管器主体上于所述入口端设有用于将波纹管上沿轴向延伸的波纹管开口扩张到供线束进入的宽度的波纹管扩口件；所述波纹管扩口件固定在穿管器主体上，底部及左右两侧与所述穿管器主体之间具有供波纹管的管壁通过的间隔；所述波纹管扩口件上设有供线束穿入并朝向所述出口端穿出的穿线口，上述线束穿管器能够以类似拉链的形式使波纹管各部分的开口逐渐扩张并围住线束，实现线束穿管，不需要进行线束固定作业，也不会因为进入波纹管的线束较长而产生大的摩擦力，使用方便，作业效率高。
- 专利类型发明专利
- 申请人郑州宇通客车股份有限公司;
- 发明人刘贵仰;周海涛;王文发;王洪波;史月亮;
- 地址450016 河南省郑州市十八里河宇通工业园区
- 申请号CN201410585385.2
- 申请时间2014年10月28日
- 申请公布号CN104319694B
- 申请公布时间2017年01月11日
- 分类号H02G1/08(2006.01)I;
