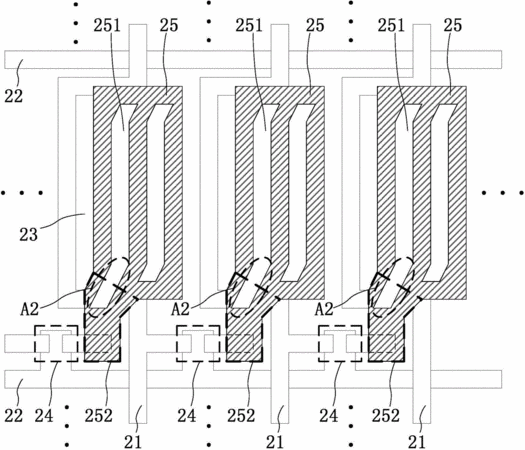

摘要：本发明公开了一种像素结构及其制造方法、阵列基板、显示面板和显示装置，其中，所述像素结构包括：多条数据线和多条扫描线；多条数据线和多条扫描线交叉形成的多个像素单元，其中，像素单元与一条数据线和一条扫描线对应；位于像素单元中的像素电极和薄膜晶体管，其中，像素电极具有多条狭缝，狭缝端部具有至少一个拐角区域；其中，像素电极和与其位于同一行的且与其一侧相邻的像素单元中的薄膜晶体管电连接，且该像素电极的至少一个拐角区域向与该像素电极电连接的薄膜晶体管所在的位置处延伸。本发明的技术方案可以使得延伸后的拐角区域的长度增加，并使拐角区域的端部能够被彩膜基板中的黑色矩阵很好地覆盖，从而可以提高光的透过率。
- 专利类型发明专利
- 申请人上海中航光电子有限公司;天马微电子股份有限公司;
- 发明人王听海;曹兆铿;林珧;秦丹丹;
- 地址201108 上海市闵行区华宁路3388号
- 申请号CN201410531284.7
- 申请时间2014年10月10日
- 申请公布号CN104317115A
- 申请公布时间2015年01月28日
- 分类号G02F1/1343(2006.01)I;G02F1/1335(2006.01)I;G02F1/1333(2006.01)I;
