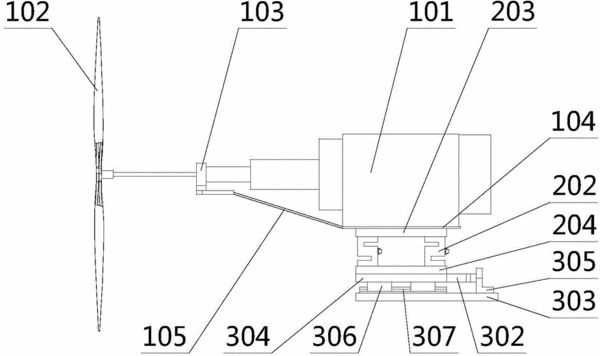

摘要:本发明提供了一种组合式螺旋桨推力扭矩测量装置,属于测力技术领域,包括电机、螺旋桨以及传感器天平,传感器天平包括竖直拉压力测量机构以及水平拉压力测量机构。电机的输出轴穿过推拉力轴承座与螺旋桨连接。竖直拉压力测量机构设置于电机的下方,水平拉压力测量机构设置于竖直拉压力测量机构的下方。竖直拉压力测量机构包括可拆卸的竖直拉压力传感器,水平拉压力测量机构包括可拆卸的水平拉压力传感器。本发明提供的组合式螺旋桨推力扭矩测量装置结构简单,拆装方便,车载试验过程中即使出现意外冲击和剧烈振动导致的拉压力传感器部件损坏,也可以随时更换,继续使用。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人焦俊;宋笔锋;张玉刚;李育斌;朱红;
- 地址710000 陕西省西安市友谊西路127号
- 申请号CN201410652280.4
- 申请时间2014年11月15日
- 申请公布号CN104316290A
- 申请公布时间2015年01月28日
- 分类号G01M9/06(2006.01)I;
