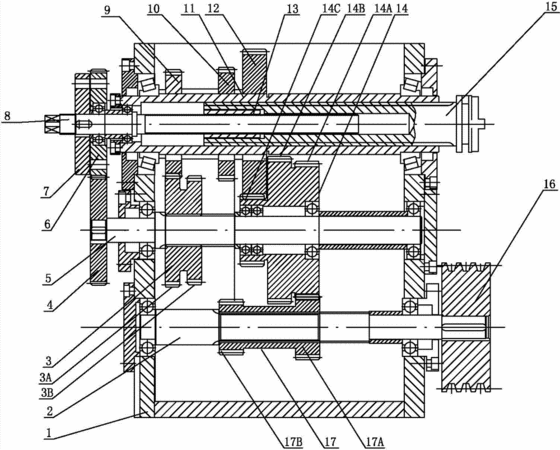

摘要:本发明涉及镗削领域中的一种结构紧凑的镗模专机传动机构,输入轴、输出轴和过渡轴,输入轴上滑动连接有双联齿轮一,过渡轴上转动连接有三联齿轮,过渡轴上还滑动连接有双联齿轮二,过渡轴的轴端固定连接有过渡齿轮;输出轴包括与机身转动连接内花键齿轮轴,内花键齿轮轴内轴向滑动连接有外花键镗杆轴,外花键镗杆轴内部固定设有螺母导套,外花键镗杆轴内还设有与螺母导套配合的走刀丝杠,走刀丝杠伸出内花键齿轮轴的伸出端转动连接有与过渡齿轮啮合的传动齿轮一,传动齿轮一侧向设有与走刀丝杠固定连接的走刀轮,并且走刀轮安装电磁离合器控制与传动齿轮一连接、松开,内花键齿轮轴外周还固定连接有传动齿轮二、传动齿轮三和传动齿轮四。
- 专利类型发明专利
- 申请人江苏扬力集团有限公司;
- 发明人徐燕;吴荣东;张庆明;吴奇;
- 地址225000 江苏省扬州市邗江工业园扬力路99号
- 申请号CN201410426745.4
- 申请时间2014年08月27日
- 申请公布号CN104259520A
- 申请公布时间2015年01月07日
- 分类号B23B47/18(2006.01)I;
