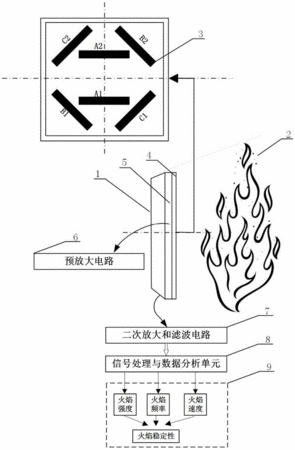

摘要：本申请公开了一种基于静电传感器的火焰稳定性监测装置和方法，所述装置包括静电传感器1、预放大电路6、二次放大和滤波电路7、信号处理与数据分析单元8、显示单元9；所述静电传感器1为三对相互错开条形静电电极3嵌入到静电传感器1靠近燃烧器火焰2的一端，感应所在位置燃烧器火焰2的燃烧特性信息；每个静电电极3通过电极绝缘材料4与其他部分绝缘；为了防止信号受干扰，装有屏蔽外壳5；为了提高信噪比，每个静电电极3的输出直接接入预放大电路6；预放大电路6的输出端通过信号线与二次放大和滤波电路7连接实现二次放大和滤波，二次放大和滤波电路7的输出端连接信号处理与数据分析单元8；信号处理与数据分析单元8的输出端连接显示单元9；最终在显示单元9显示火焰特征参数。
- 专利类型发明专利
- 申请人华北电力大学;北京华清茵蓝科技有限公司;
- 发明人闫勇;张保亮;卢钢;钱相臣;胡永辉;黄孝彬;
- 地址102206 北京市昌平区回龙观朱辛庄2号
- 申请号CN201410494214.9
- 申请时间2014年09月24日
- 申请公布号CN104235873B
- 申请公布时间2016年05月18日
- 分类号F23M11/04(2006.01)I;
