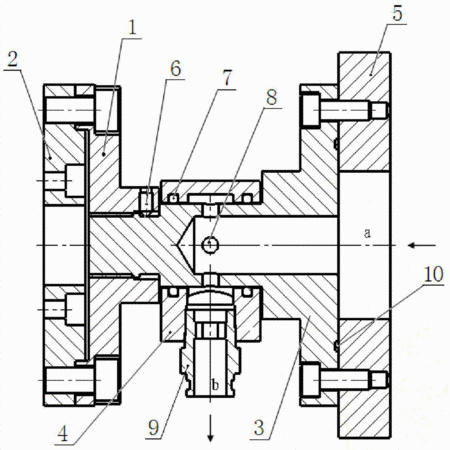

摘要：本发明涉及一种辅助气路工装,它包括转动滑阀体，滑阀外环和底板法兰；底板法兰与转动滑阀体的一端连接；转动滑阀体的另一端为法兰盘，与工件的模板固定座连接固定；在转动滑阀体的中间，其外部套装一滑阀外环，滑阀外环由工作架固定在工作台上不动；底板法兰外侧与转台法兰连接固定，转台法兰与外部的工作转台连接；转动滑阀体带有法兰盘一端的中心，有一个直通到转动滑阀体中间部位的孔洞，孔洞的顶端设有气孔，与滑阀外环内两侧的气路连通。本发明使得部件在运动状态下，也能使用气动夹紧。本发明安装操作方便，提高了生产效率。
- 专利类型发明专利
- 申请人北京君泰天盛科技有限公司;
- 发明人农宏义;菅新乐;任立海;
- 地址100070 北京市丰台区科兴路9号109室
- 申请号CN201410250946.3
- 申请时间2014年06月06日
- 申请公布号CN104227471A
- 申请公布时间2014年12月24日
- 分类号B23Q3/08(2006.01)I;
