    基于阻抗相消的电容耦合式非接触电导测量装置及其方法

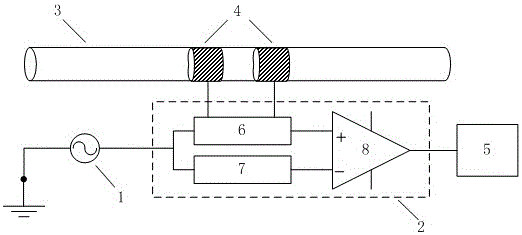

      摘要:本发明公开了一种基于阻抗相消的电容耦合式非接触电导测量装置及其方法。它包括交流激励源、阻抗相消模块、绝缘测量管道、两个金属电极、电压检测模块,阻抗相消模块包括阻抗提取模块、容性阻抗放大模块、差分模块。阻抗相消模块的输入端与交流激励源相连,输出端与电压检测模块相连,测量端与安装于绝缘测量管道外壁的两个金属电极相连。本发明利用阻抗相消模块,克服了电极?绝缘管壁?导电液体所形成的耦合电容对测量范围和测量灵敏度的不利影响,扩大了测量装置适用的管道尺寸。同时,相比于基于串联谐振的电容耦合式非接触电导检测技术,本发明的交流激励源频率选择自由,为解决管道中导电液体电导测量提供有效的手段。
    • 专利类型发明专利
    • 申请人浙江大学;
    • 发明人冀海峰;陈震旦;黄志尧;王保良;李海青;
    • 地址310027 浙江省杭州市西湖区浙大路38号
    • 申请号CN201410341459.8
    • 申请时间2014年07月17日
    • 申请公布号CN104198821B
    • 申请公布时间2016年09月14日
    • 分类号G01R27/22(2006.01)I;
