一种可换模仁式标准化样条测试模具

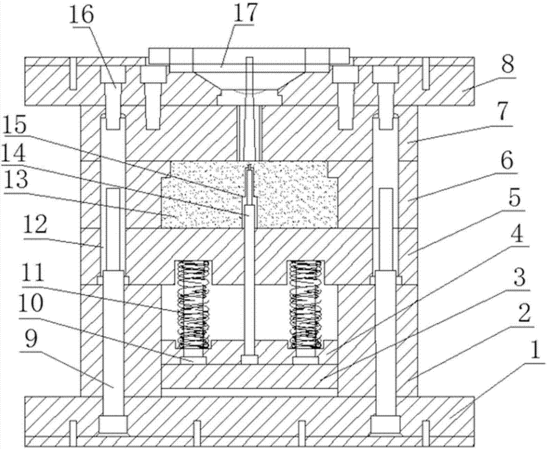

　　摘要：本发明公开了一种可换模仁式标准化样条测试模具，包括动模定板、脚板、第一挡板、第二档板、垫板、模仁固定板、模仁盖板、顶板、模仁和冷却水管固定板；所述固定杆A上端套设在固定杆B内，垫板、模仁固定板和模仁盖板通过固定杆B从下至上安装在一起，顶板通过螺栓固定在模仁盖板上；所述模仁可抽出的放入模仁固定板内；所述第一档板上端通过弹性弹簧与垫板连接，第一档板下端开设多个顶针安装槽，顶针安装在顶针安装槽内；所述模仁内设有冷却管路，其后端设有冷却水进水管，冷却水管固定板设有自锁插头，模仁后端的冷却水进水管伸入自锁插头并锁定；该样条测试模具，模仁可更换，且更换模仁时无需更换冷却系统及顶出系统。

专利类型发明专利
申请人越晟精密机械(上海)有限公司;
发明人王卫学;舒三珍;王金凯;
地址201313 上海市浦东新区万祥镇宏祥北路83弄1-42号15幢A区A442室
申请号CN201410423990.X
申请时间2014年08月26日
申请公布号CN104191563A
申请公布时间2014年12月10日
分类号B29C45/26(2006.01)I;B29C45/77(2006.01)I;B29C45/78(2006.01)I;B29C45/73(2006.01)I;
