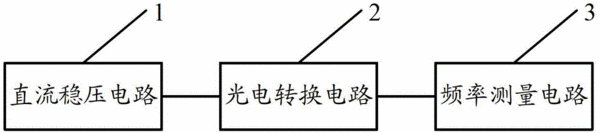

摘要：本发明实施例公开了一种电机转速测量装置，包括直流稳压电路、光电转换电路和频率测量电路，直流稳压电路经由光电转换电路与频率测量电路连接；直流稳压电路用于将外部交流电源输入的交流电压转换为该电机转速测量装置供电，光电转换电路包括挡光板、发光二极管和光敏电阻，其中，挡光板安装在电机的转轴上，发光二极管、电机和光敏电阻在同一直线上，以使电机在带动挡光板转动时能周期性的切断发光二极管照射到光敏电阻上的光线生成周期性的脉冲光信号，光电转换电路将脉冲光信号转换为脉冲电信号，频率测量电路用于测量脉冲电信号的频率。本发明实施例还公开了一种电子设备。采用本发明，具有测试效率高和测试结果准确的优点。
- 专利类型发明专利
- 申请人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 发明人周明杰;胡波;
- 地址518000 广东省深圳市南山区东滨路84号华业公司主厂房二层北侧
- 申请号CN201310201640.4
- 申请时间2013年05月27日
- 申请公布号CN104181324A
- 申请公布时间2014年12月03日
- 分类号G01P3/36(2006.01)I;
