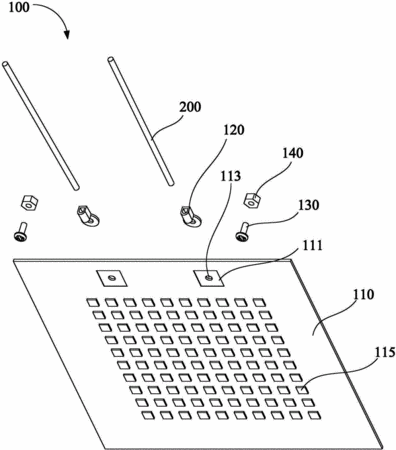

摘要:一种LED铝基板电连接结构,其包括:LED铝基板,设有焊盘及位于焊盘上的固定孔,固定孔从焊盘贯穿LED铝基板,焊盘为正极焊盘或/及负极焊盘;压线端子,包括压线部及与压线部连接的导电片,压线部设有穿线孔,并且压线部可挤压变形,当导线的端部穿过穿线孔时,挤压压线部,使压线部发生形变而压紧导线;导电片紧贴焊盘设置,并且导电片上设有与固定孔对应的通孔;导电片的尺寸小于焊盘的尺寸,使导电片完全位于焊盘所在的区域内;螺纹紧固件,穿设导电片的通孔及LED铝基板的固定孔,将导电片与LED铝基板可拆卸连接起来,并且导线通过压线端子与焊盘电连接。上述LED铝基板电连接结构可使维修人员在不使用烙铁的情况下快速拆装更换LED铝基板。
- 专利类型发明专利
- 申请人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 发明人周明杰;李明合;
- 地址518100 广东省深圳市南山区东滨路84号华业公司主厂房二层北侧
- 申请号CN201310193594.8
- 申请时间2013年05月22日
- 申请公布号CN104180317A
- 申请公布时间2014年12月03日
- 分类号F21V19/00(2006.01)I;F21V17/12(2006.01)I;F21V25/12(2006.01)I;F21Y101/02(2006.01)N;
