LED聚光透镜以及灯具

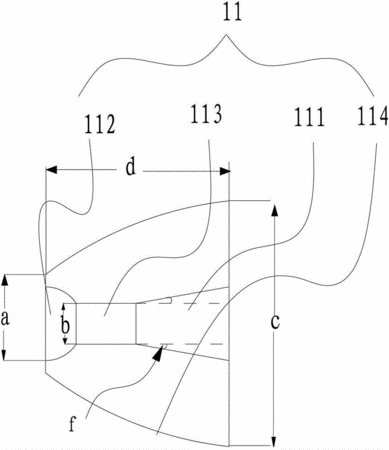

　　摘要：本发明提出一种LED聚光透镜，LED聚光透镜的材质为PC，LED聚光透镜呈圆台状，其包括：抛物面，抛物面满足公式：，其中，公式的坐标轴以LED聚光透镜的底面的中心点为原点，以LED聚光透镜的中心轴为轴，以垂直于轴为轴，取值为1.5；容纳槽，容纳槽设于LED聚光透镜的底面的中心处，用于容纳LED灯；出光槽，出光槽设于LED聚光透镜的顶面的中心处；以及连通槽，连通槽连通容纳槽以及连通槽；其中，LED聚光透镜一体成型。本发明还提出一种灯具。本发明能够使得聚光效果更加准确，并且聚光透镜能够牢固地固定在灯具上。

专利类型发明专利
申请人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
发明人周明杰;刘军;
地址518000 广东省深圳市南山区东滨路84号华业公司主厂房二层北侧
申请号CN201310193501.1
申请时间2013年05月22日
申请公布号CN104180292A
申请公布时间2014年12月03日
分类号F21V5/04(2006.01)I;F21V17/12(2006.01)I;F21V19/00(2006.01)I;F21Y101/02(2006.01)N;
