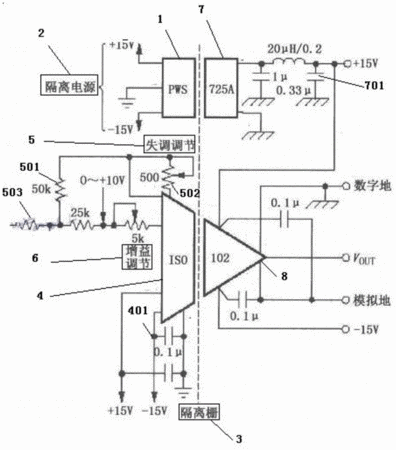

摘要：一种用于电力设备绝缘状态监测的信号取样电路，其特征在于：它包括PWS模块(1)，PWS模块(1)外接隔离电源(2)，PWS模块(1)位于隔离栅(3)一侧，隔离栅(3)一侧还安装有标准控制模块(4)，标准控制模块(4)一端连接有失调调节电路(5)，另一端连接有增益调节电路(6)，所述隔离栅(3)另一侧安装电流调节电路(7)，电流调节电路(7)连接有放大电路(8)。本发明提供的一种用于电力设备绝缘状态监测的信号取样电路，它能有效提高现有电力设备绝缘状态监测系统的稳定性，信号取样完全隔离，保证了电力设备绝缘状态监测检测精度。
- 专利类型发明专利
- 申请人上海电气自动化设计研究所有限公司;
- 发明人余颖;吴振宇;张斌;胥玥;
- 地址200023 上海市黄浦区蒙自路360号
- 申请号CN201310169305.0
- 申请时间2013年05月09日
- 申请公布号CN104142458A
- 申请公布时间2014年11月12日
- 分类号G01R31/14(2006.01)I;
