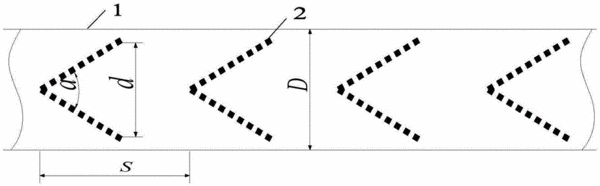

摘要：本发明属于强化换热技术领域，具体涉及一种内插锥形丝网强化传热管。该结构由外部的基管和若干个按纵列间隔排列的锥形丝网组成；基管的水力直径为D；基管内，锥形丝网纵向等间距排列，排列间距为S，锥形丝网顶角α，底面直径为δ，合理设计α，S/D，δ/D以及丝网规格PPI的大小，可使传热管性能最优。此强化换热管可以使流场和温度场得到有效的调控：近壁区速度、速度梯度以及温度梯度增大，边界层厚度减薄，管壁温度降低，传热能力提高；同时由于网管与一般内插扭带相比，空隙率更高，所以既能保持强化换热的性能，又尽可能降低流动阻力；此外由于锥形丝网对流场的调控，近壁区速度增大，有效避免污垢的产生和积累，使设备更加安全、高效的运行。
- 专利类型发明专利
- 申请人华北电力大学;
- 发明人徐进良;曹桢;孙东亮;王晓东;
- 地址102206 北京市昌平区朱辛庄北农路2号华北电力大学
- 申请号CN201410341551.4
- 申请时间2014年07月17日
- 申请公布号CN104132575B
- 申请公布时间2016年04月20日
- 分类号F28F1/40(2006.01)I;
