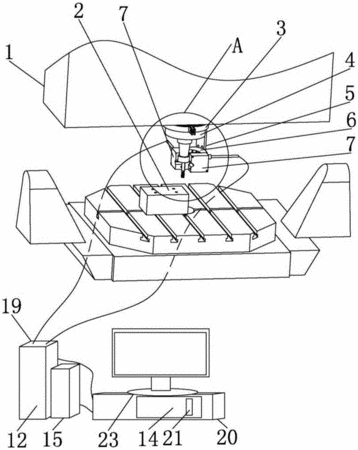

摘要：本发明公开了一种高精度的刀具偏离量在线测量装置，包括固定安装于机床的主轴头上的装夹机构，所述装夹机构上安装有激光位移测量装置，所述激光位移测量装置上连接有用于接收和处理其发出的信号的数据采集处理装置，所述激光位移测量装置包括两个以上的激光测量头，激光测量头均安装在装夹机构上，每个激光测量头上均设有激光发射器和激光接收器。采用激光位移测量装置测量切削过程中刀具偏离量，信号采集频率高，测量精度高；采用至少两个激光测量头，可以同时测刀具的X轴方向和Y轴方向上的偏离量，并通过建立几何关系方程进行误差补偿，外部干扰影响小，测量精度高。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人彭芳瑜;段现银;江兰兰;朱泽润;闫蓉;李斌;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201410348111.1
- 申请时间2014年07月21日
- 申请公布号CN104128846B
- 申请公布时间2016年04月20日
- 分类号B23Q17/22(2006.01)I;B23Q17/24(2006.01)I;
