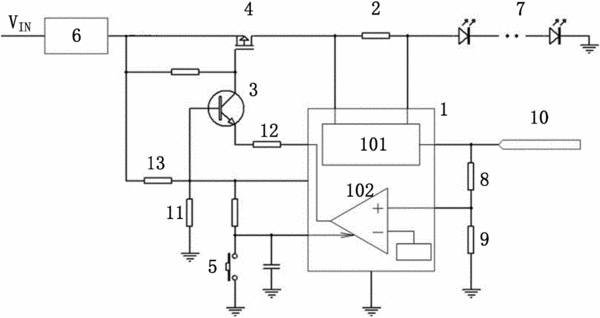

摘要：本发明提供了LED灯具及其电子断路器,电子断路器串联连接在电源输入端和LED灯具之间，包括：一采样电阻，所述采样电阻的一端耦接所述LED灯具；一场效应晶体管，所述场效应晶体管的源极耦接所述电源输入端，栅极耦接所述采样电阻的另一端；一电流检测芯片，所述电流检测芯片包括：一电流检测放大器和一电压比较器，所述电流检测放大器的两根检测引脚分别耦接所述采样电阻的两端，所述电流检测放大器的输出引脚耦接一LED电流AD转换端口并且通过一电阻分压网络接地，所述电压比较器的闭锁输出引脚耦接所述场效应晶体管的漏极；本发明对LED灯具上的电流进行限制，当过流时及时断开电源和负载的连接，并能检测LED的实时工作电流。
- 专利类型发明专利
- 申请人海洋王（东莞）照明科技有限公司;海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 发明人周明杰;林锦旭;
- 地址523000 广东省东莞市松山湖科技产业园区工业西六路1号
- 申请号CN201310102191.8
- 申请时间2013年03月27日
- 申请公布号CN104078919A
- 申请公布时间2014年10月01日
- 分类号H02H3/08(2006.01)I;G01R19/25(2006.01)I;
