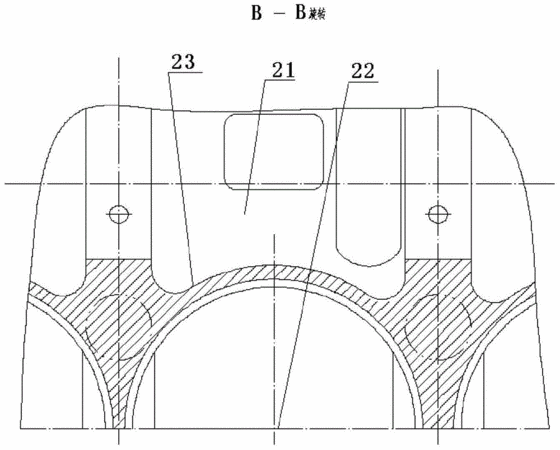

摘要：本发明公开了一种柴油机气缸体凸轮轴型腔。该柴油机气缸体凸轮轴型腔，其位于柴油机气缸体缸孔的侧面，在该柴油机气缸体其中一气缸的穿过凸轮轴中心的横截面上，该柴油机气缸体凸轮轴型腔靠近所述气缸的缸孔一侧的内轮廓为方形面，且在所述气缸的过凸轮轴中心的纵截面上，所述内轮廓与其靠近的所述气缸的缸孔内壁随形为弧形面。该柴油机气缸体凸轮轴型腔通过将型腔靠近缸孔一侧的内轮廓设计为与其靠近的缸孔内壁随形，从而使得缸孔与凸轮轴型腔之间的壁厚均匀来减小局部壁厚，有效的降低了气缸体重量，进而降低了发动机整机的重量，进一步满足发动机的轻量化要求。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人徐雪松;陆景东;陈美娟;原新涛;覃文;王志刚;李章立;黄翃修;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201410317236.8
- 申请时间2014年07月07日
- 申请公布号CN104047754A
- 申请公布时间2014年09月17日
- 分类号F02F1/18(2006.01)I;
