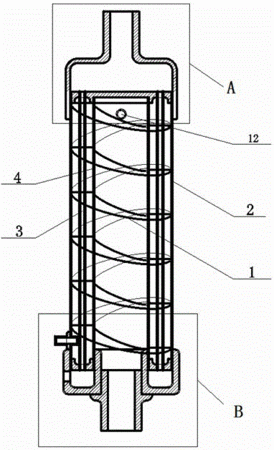

摘要：本发明涉及一种内热式多管套筒式燃气热水器，内套筒的外壁上焊接有旋流板，内套筒置于外套筒内，由上、下密封端头与外套筒同轴固定连接，内套筒上部侧面开有使内外套筒间隙内水流进内套筒的小孔，内套筒设有热水出口，外套筒设有进水口，位于内套筒与外套筒之间的上、下密封端头上固定连接若干根穿过旋流板的换热管，上密封端头上端设有燃烧室，下密封端头下端设有带有出烟口的集烟腔，且燃烧室通过换热管连通集烟腔。本发明根据烟火管锅炉的结构原理，改变原水箱换热装置的结构，设计成火焰在管子中间燃烧的燃气热水器。一方面简化了热水器换热装置的结构，提高了换热效率；另一方面，也避免了为防止温度过高造成的不能持续供水和供水量不足的问题。
- 专利类型发明专利
- 申请人上海应用技术学院;
- 发明人徐兆康;胡省宪;王淑浩;程阳阳;
- 地址200235 上海市徐汇区漕宝路120号
- 申请号CN201410244105.1
- 申请时间2014年06月05日
- 申请公布号CN104034019B
- 申请公布时间2016年09月14日
- 分类号F24H1/14(2006.01)I;
