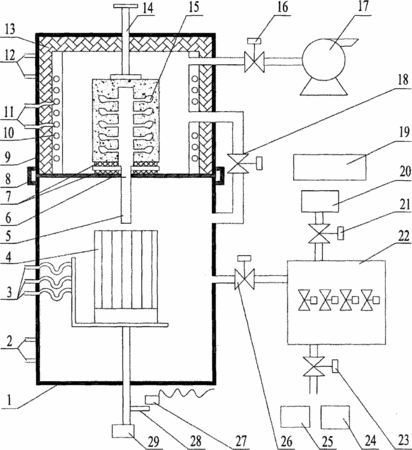

摘要：本发明提供了一种小型钛合金构件真空低压铸造成形装置，包括设备主体、真空低压铸造气控系统、电控系统。设备主体采用上下室式结构，水冷铜坩埚放置在下室中，铸型放置在上室中，上下室之间有中隔板，中隔板上放置有升液管；真空低压铸造系统与设备主体、真空系统及保护性气体气源系统相连接，并采用数字式组合阀作为流量调节执行机构；电控系统由工业控制计算机和PLC组成。钛合金在熔炼室完成熔炼过程后，通过升降装置抬升水冷铜坩埚至浇注位置，关闭上下室互通阀，由计算机控制通入下室中的保护性气体流量，建立上下室之间的压差，合金液在压差作用下通过升液管充入铸型，完成铸造过程。本发明较传统离心铸造及底漏式吸铸能提高钛合金的充型能力及凝固补缩能力，得到铸造质量更好、壁厚更薄的铸件，为小型钛合金构件的批量化生产提供了一种新的手段。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人李新雷;李强;郝启堂;
- 地址710072 陕西省西安市友谊西路127号西北工业大学
- 申请号CN201410202210.9
- 申请时间2014年05月09日
- 申请公布号CN104028729A
- 申请公布时间2014年09月10日
- 分类号B22D18/04(2006.01)I;
