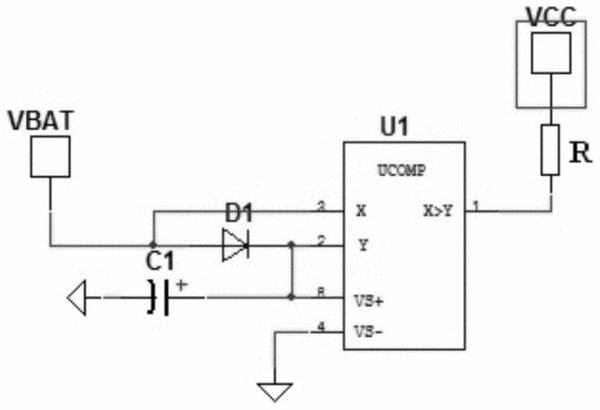

摘要：本发明提供了一种基于汽车OBD诊断座的点火开关检测电路，包括：一电压比较器、一隔离二极管；所述隔离二极管的阳极连接到汽车电瓶，隔离二极管的阴极连接到电压比较器的第2管脚，用于隔离正极输入信号和负极输入信号；所述电压比较器的第1管脚跨接在电源端，用于对输入信号进行鉴别与比较。本发明提供的基于汽车OBD诊断座的点火开关检测电路，电路简单、器件成本低廉、同时占用PCB面积及小、不受限于汽车品牌种类、发动机类型、排量等参数。本发明使用极低硬件成本就可以检测汽车点火开关信号，避免了另外破线以及在不同品牌车上查找ACC线的过程，极大的方便了车联网设备的使用。对车联网的应用和推广具有极其重大的意义。
- 专利类型发明专利
- 申请人深圳市元征科技股份有限公司;
- 发明人刘均;朱华杰;
- 地址518000 广东省深圳市龙岗区坂雪岗工业区五和大道北元征工业园
- 申请号CN201410211218.1
- 申请时间2014年05月19日
- 申请公布号CN104020410B
- 申请公布时间2017年02月15日
- 分类号G01R31/327(2006.01)I;
