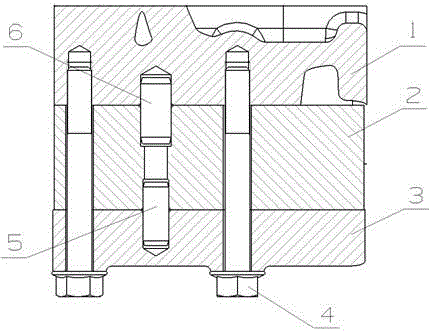

摘要：本发明公开了一种组合定位销孔结构，包括气缸体、齿轮室、齿轮室盖、连接螺栓、小定位销、大定位销、凸台、大定位销孔、小定位销孔、零件夹紧宽度、凸台高度。特征是齿轮室与齿轮室盖通过连接螺栓固紧在气缸体上，大定位销与小定位销安装孔为同轴心线上，很好地解决了两个定位销安装互不相关，同轴度零件无法准确定位，螺栓孔错位，零件安装不上，和定位销轴向移动，导致定位销不起作用，装配的不确定性、造成返工浪费，影响生产的问题。保证两定位销孔同轴度，确保零件安装精度，有效限制了定位销的轴向位移在一定范围内，结构简单，加工容易，实用可靠。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人粟荣锦;覃文;覃壮革;
- 地址537005 广西壮族自治区玉林市玉州区天桥西路88号
- 申请号CN201410224421.2
- 申请时间2014年05月26日
- 申请公布号CN104019099A
- 申请公布时间2014年09月03日
- 分类号F16B19/02(2006.01)I;
