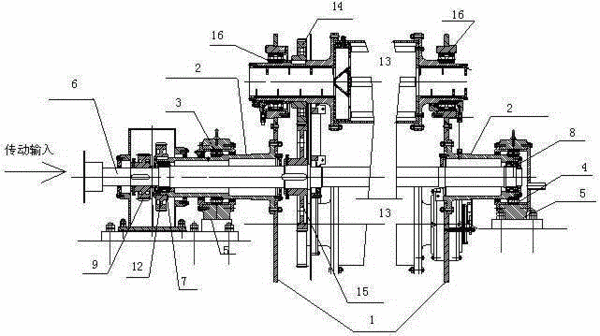

摘要:本发明公开了一种卧式行星球磨机的传动结构,其有两种结构,一种包括用于安装前后两个公转盘的公转中空轴,以及与公转中空轴同轴的自转传动主轴;其中自转传动主轴与原动机相连,自转传动主轴两端分别由前自转轴承和后自转轴承支承;自转传动主轴与公转中空轴之间通过一组传动齿轮组传递动力;在各个自转磨筒轴外缘同一位置分别固定一副自转被动齿轮,与这些齿轮共同啮合的是固定在自转传动主轴上的一副自转主动齿轮。另一种结构的原动机与公转传动中空轴或公转盘连接而非自转主轴,故动力传递路线是与第一种方案相反的,而其他的结构基本一致。本发明在实现行星运动的前提下,取消了惰轮,各齿轮组的齿轮啮合质量得到提高,延长了齿轮的使用寿命。
- 专利类型发明专利
- 申请人南京工业大学;
- 发明人叶旭初;
- 地址211800 江苏省南京市浦口区浦珠南路30号
- 申请号CN201410187601.8
- 申请时间2014年05月06日
- 申请公布号CN103977868B
- 申请公布时间2016年01月13日
- 分类号B02C17/24(2006.01)I;B02C17/08(2006.01)I;
