一种抑制三电平并网逆变器中点电位波动的控制方法

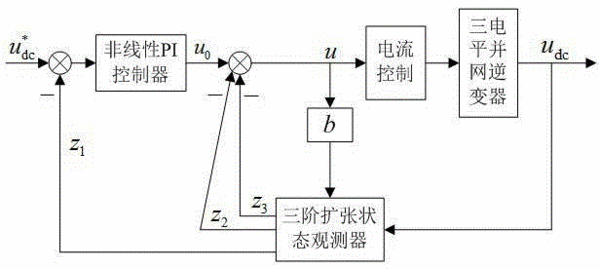

　　摘要：本发明公开了一种抑制三电平并网逆变器中点电位波动的控制方法。先从直流母线电容两端提取直流母线电压的信号，确定直流母线电容中点电位波动的估计值，直流母线电压的信号包括直流母线电压的跟踪值以及一阶和二阶的微分信号；利用非线性PI控制器，控制直流母线电压的参考值和实际值之差；由直流母线电容中点电位波动的估计值补偿逆变器直流母线电容中点电位的波动，得到逆变器的实际控制量。本发明降低三电平并网逆变器直流母线电容中点电位的不平衡程度，减小逆变器输出电流的谐波畸变，提高逆变器输出电能质量；减小逆变器开关器件所承受的电压，提高逆变器开关器件和分压电容的使用寿命；提高系统鲁棒性，抵抗不可测扰动对系统的不利影响。

专利类型发明专利
申请人浙江大学;宁波成筑智能科技有限公司;
发明人杨捷;齐冬莲;张国月;吴越;辛焕海;张建良;
地址310058 浙江省杭州市西湖区余杭塘路866号
申请号CN201410195716.1
申请时间2014年05月09日
申请公布号CN103973143B
申请公布时间2016年07月06日
分类号H02M7/42(2006.01)I;H02M7/487(2007.01)I;H02M1/12(2006.01)I;H02J3/38(2006.01)I;
