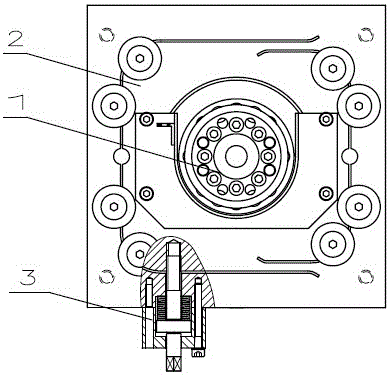

摘要:本发明公开了一种齿轮齿条消隙机构,包括:斜齿轮动力组件、减速器安装板组件及斜齿轮调节组件,斜齿轮动力组件与斜齿轮调节组件分别固定安装在减速器安装板组件上;所述斜齿轮动力组件包括依次相互连接的电机、减速器、斜齿轮安装板、斜齿轮及与斜齿轮啮合的齿条;所述减速器安装板组件包括减速器安装板、斜齿轮防尘罩及减速器安装板压片;所述斜齿轮调节组件包括斜齿轮调节杆、碟形弹簧组及斜齿轮调节杆安装座,斜齿轮调节杆安装在斜齿轮调节杆安装座内,在斜齿轮调节杆与斜齿轮调节杆安装座之间设置碟形弹簧组。本发明,结构简单,稳定可靠同时易于调节的齿轮齿条中心距调整机构,用于消除齿轮齿条传动过程中的间隙,保证传动精度。
- 专利类型发明专利
- 申请人广东华中科技大学工业技术研究院;东莞华科精机有限公司;
- 发明人邵新宇;张国军;黄禹;李海洲;毛军;赵少山;张红梅;陈源;张旭;
- 地址523000 广东省东莞市松山湖高新技术产业开发区科技九路1号
- 申请号CN201410197290.3
- 申请时间2014年05月12日
- 申请公布号CN103953714B
- 申请公布时间2016年08月17日
- 分类号F16H55/18(2006.01)I;F16H55/28(2006.01)I;
