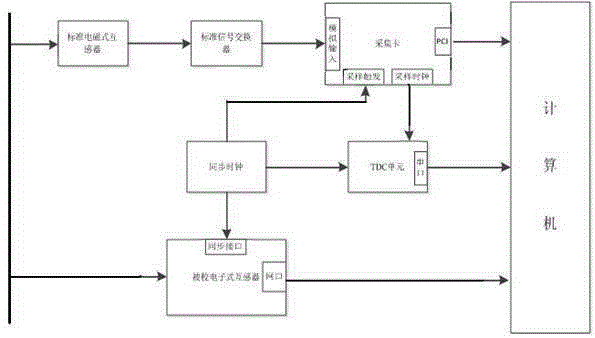

摘要:本发明公开了一种基于TDC的电子式互感器校验系统及方法,所述的校验系统包括标准电磁式互感器、标准信号交换器、采集卡、同步时钟、TDC单元、计算机。本发明将传统由非同步采集卡构建的检验系统和TDC单元相结合,通过增加TDC单元,测量触发采样信号到开始采样的延时时间,对测量的标准信号的相位做校正,从而克服标准通道的相位测量误差,实现高精度的校验平台;本发明既可以用于电子式互感器校验,也可用于谐波准确度测试。
- 专利类型发明专利
- 申请人国家电网公司;江苏省电力公司;江苏省电力公司电力科学研究院;华中科技大学;
- 发明人杨世海;程含渺;卢树峰;李红斌;陈刚;徐明锐;赵双双;陈铭明;田正其;冯泽龙;易永仙;
- 地址100761 北京市西城区西长安街86号
- 申请号CN201410160088.3
- 申请时间2014年04月21日
- 申请公布号CN103941214B
- 申请公布时间2016年05月25日
- 分类号G01R35/02(2006.01)I;
