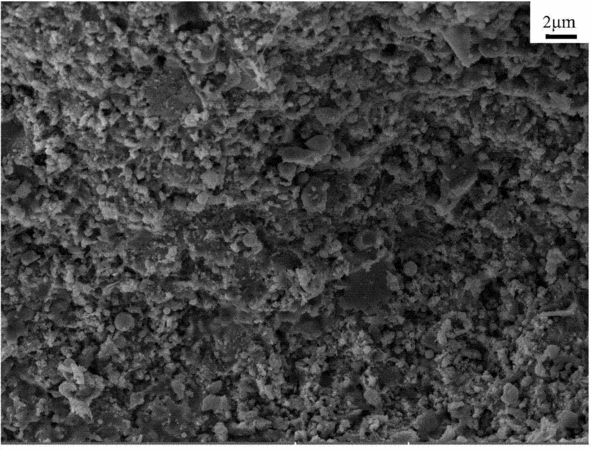

摘要：本发明涉及一种SiC纳米线增韧ZrB2-SiC高温抗烧蚀复合涂层及其制备方法，首先在C/C复合材料表面制备SiC内涂层，后采用化学气相沉积结合超音速等离子喷涂工艺在SiC内涂层上制备SiC纳米线增韧ZrB2-SiC陶瓷涂层，借助纳米线增韧作用，提高陶瓷涂层的韧性，减小了涂层的开裂趋势，从而获得结构致密的陶瓷涂层。由图3可知，有SiC纳米线增韧的ZrB2-SiC涂层表面较致密，没有裂纹与孔洞；由图4可知，没有纳米线增韧的ZrB2-SiC涂层表面有明显的裂纹，缺陷较多。有SiC纳米线增韧的试样在2200℃氧乙炔冲刷条件下线烧蚀率为8.7μm/s，质量烧蚀率为1.5×10-3g/s，没有SiC纳米线增韧的试样2200℃氧乙炔冲刷条件下线烧蚀率为16.4μm/s，质量烧蚀率为3.3×10-3g/s。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人张雨雷;胡志雄;李贺军;姚西媛;褚衍辉;任金翠;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201410133088.4
- 申请时间2014年04月03日
- 申请公布号CN103922745A
- 申请公布时间2014年07月16日
- 分类号C04B35/58(2006.01)I;C04B35/565(2006.01)I;C04B35/622(2006.01)I;
教育装备采购网在线客服
京公网安备11010802043465号
