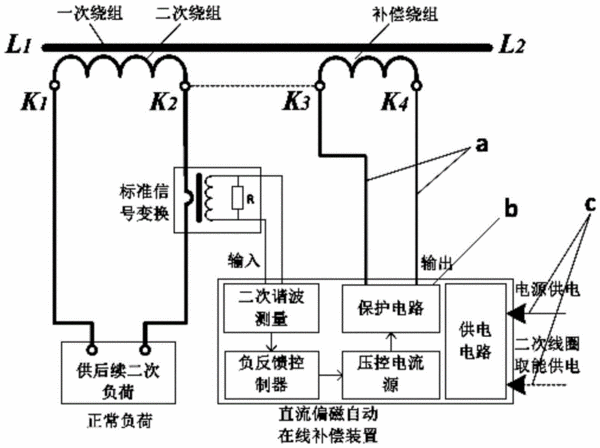

摘要：本发明公开了一种电流互感器计量绕组的直流偏磁自动补偿装置，其特征在于：电流互感器的计量铁芯上具有计量绕组和补偿绕组两个独立绕组，所述补偿绕组与直流偏磁自动补偿装置连接。直流偏磁自动补偿装置用于检测电流互感器二次侧计量绕组输出信号中的偶次谐波分量的大小及相位，从而控制直流电流源向电流互感器二次侧补偿绕组注入相应量的反向直流电流作为补偿电流，补偿电流在补偿绕组中产生磁场，抵消一次侧直流所产生的磁场，从而实现对电流互感器直流偏磁的自动在线补偿。本装置对电流互感器直流偏磁的自动补偿效果显著。
- 专利类型发明专利
- 申请人国家电网公司;江苏省电力公司;江苏省电力公司电力科学研究院;华中科技大学;
- 发明人王忠东;万达;李红斌;黄奇峰;陈刚;陈铭明;卢树峰;杨世海;骆翻钿;李振华;朱晓龙;田正其;崔林;
- 地址100031 北京市西城区西长安街86号
- 申请号CN201410090551.1
- 申请时间2014年03月12日
- 申请公布号CN103901383B
- 申请公布时间2016年08月17日
- 分类号G01R35/02(2006.01)I;
