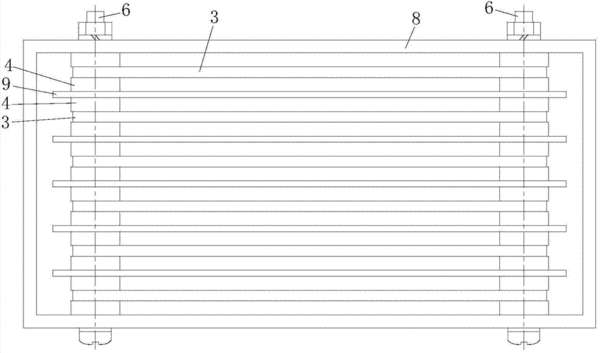

摘要：一种新型的交流电阻器结构，电阻片由锰基合金或镍基合金的电阻丝采用无感绕法绕制在电阻片的骨架上构成，其中电阻片的骨架选用由高频瓷制成的平板；由螺杆固定的若干叠合电阻片封装在金属壳体或涂有金属薄膜的塑料壳体内，其中电阻片的引出线具有屏蔽功能，相邻电阻片间在螺杆连接处由绝缘衬垫隔离；电阻器的封装壳体上设有四个端钮，其中两个端钮连接到并联后的电阻片一端引出线，另外两个端钮连接到并联后的电阻片另一端引出线，电阻器的封装壳体上设有接地端钮，用以封装壳体接地。本发明的电阻器解决了电阻器的使用功率和交流电阻特性的问题，同时可用于直流电阻器中，散热性能好，可不放在油中使用，是节能产品。
- 专利类型发明专利
- 申请人杭州大华仪器制造有限公司;
- 发明人郑志荣;周刚;方学锋;夏民荣;
- 地址311401 浙江省杭州市富阳市东洲工业功能区十一号路3号
- 申请号CN201410060956.0
- 申请时间2014年02月24日
- 申请公布号CN103887027A
- 申请公布时间2014年06月25日
- 分类号H01C13/02(2006.01)I;H01C3/18(2006.01)I;
