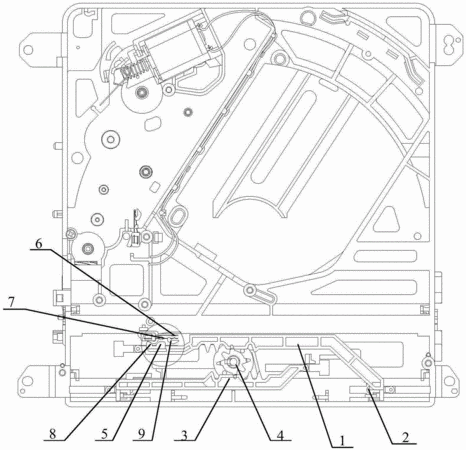

摘要：本发明公开了一种吸入式激光头读取装置，包括出入碟机构，出入碟机构包括：第一碟臂，第一碟臂包括水平段和与水平段连接的倾斜段，倾斜段的顶端设置有能够与碟片边缘相抵的立柱；与第一碟臂平行布置且相对运动的第二碟臂；设置在第一碟臂与第二碟臂之间的齿轮，齿轮与复位弹簧连接，第一碟臂与第二碟臂上均设置有与齿轮配合的齿；设置在第一碟臂上依次间隔布置的第一触点和第二触点；用于控制机芯吸入和推出碟片的马达；与马达通信连接的第一开关，第一开关包括静弹片和与静弹片平行布置的动弹片，动弹片上设置有与第一触点和第二触点配合的第三触点；用于检测碟片位置的第二开关。本方案提供的装置，降低碟片进出仓机构的成本。
- 专利类型发明专利
- 申请人惠州市华阳多媒体电子有限公司;
- 发明人黄玉忠;刘鹏;杨雪萌;
- 地址516006 广东省惠州市东江高新科技开发区上霞北路1号
- 申请号CN201410098263.0
- 申请时间2014年03月17日
- 申请公布号CN103886879B
- 申请公布时间2016年08月17日
- 分类号G11B17/051(2006.01)I;
