摘要：本发明涉及一种致密的铌铝化碳-碳化铌复合材料及其制备方法。复合材料由碳化铌增强相与铌铝化碳基体组成，其中碳化铌占材料总体积的5～10%。制备方法：原料为铌粉、铝粉和石墨粉，原料摩尔配比为：n(Nb):n(Al):n(C)=(3.85～4.10):1:(2.67～2.91)。原料经物理机械方法混合匀后装入表面涂有保护涂层的石墨模具中冷压成型，然后在通有保护氛的热压炉中烧结，升温速率为15～30℃/分钟，烧结温度为1675～1725℃、烧结时间为1～2小时、烧结压力为25～30MPa。本发明工艺简单，材料性能优异。

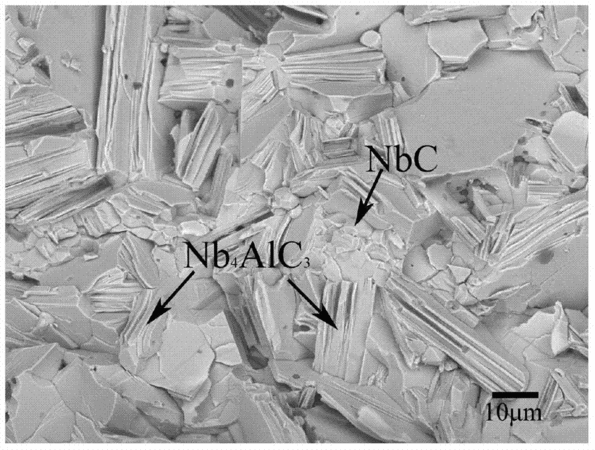

- 专利类型发明专利
- 申请人南京工业大学;
- 发明人杨建;张波;丘泰;
- 地址211816 江苏省南京市浦口区浦珠南路30号
- 申请号CN201410040040.9
- 申请时间2014年01月27日
- 申请公布号CN103880424A
- 申请公布时间2014年06月25日
- 分类号C04B35/56(2006.01)I;C04B35/65(2006.01)I;
教育装备采购网在线客服
京公网安备11010802043465号
