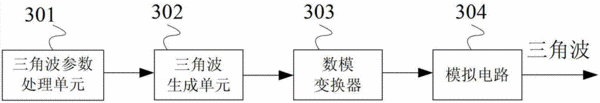

摘要：本发明涉及一种三角波信号产生方法及三角波发生器，其中，该发生器包括：三角波参数处理单元，用于对三角波参数进行处理获取频率控制字、时间阈值、幅度系数；三角波生成单元，用于根据所述三角波参数处理单元获取的信息生成三角波信号。所述三角波生成单元包括：相位累加模块用于在所述三角波生成单元的时钟脉冲TC上升沿时累加一次频率控制字来产生相码；比较模块用于将所述相码与所述三角波参数处理单元获取的时间阈值进行比较来产生三角波标志；选择模块根据所述比较模块产生的三角波标志判断一时间段内输出上升沿幅度系数或补码形式的下降沿幅度系数；乘法模块根据所述相码与所述选择模块输出的幅度系数来获取三角波信号。
- 专利类型发明专利
- 申请人北京普源精电科技有限公司;
- 发明人丁新宇;王悦;王铁军;李维森;
- 地址102206 北京市昌平区沙河镇踩河村156号
- 申请号CN201210528517.9
- 申请时间2012年12月10日
- 申请公布号CN103873025A
- 申请公布时间2014年06月18日
- 分类号H03K4/06(2006.01)I;
