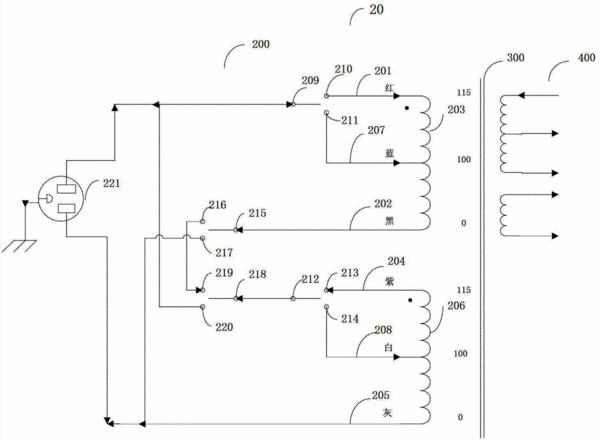

摘要:本发明公开了一种可调整输入电压的测量装置,包括变压器和测量电路,变压器包括初级线圈、次级线圈和铁芯,初级线圈包括一个具有第一抽头和第二抽头的第一绕组、一个与第一绕组匝数相同的具有第三抽头和第四抽头的第二绕组,在第一绕组中和第二绕组中再按相同匝数比例各自抽出一个第五抽头和一个第六抽头,还包括四个单刀双掷开关。通过对变压器初级线圈的绕组设置多个抽头,并采用四个单刀双掷开关,使多个抽头与四个单刀双掷开关选择性地连接,从而可以使变压器适应多个国家的市电标准,进而使测量装置可以适应多个国家的市电标准。还通过采用细线径铜线绕制变压器,减小了变压器的体积和节约了变压器的成本进而也减小了测量装置的体积和成本。
- 专利类型发明专利
- 申请人北京普源精电科技有限公司;
- 发明人李凯;王悦;王铁军;李维森;
- 地址102206 北京市昌平区沙河镇踩河村156号
- 申请号CN201210539212.8
- 申请时间2012年12月13日
- 申请公布号CN103871720A
- 申请公布时间2014年06月18日
- 分类号H01F29/02(2006.01)I;H01F27/28(2006.01)I;
