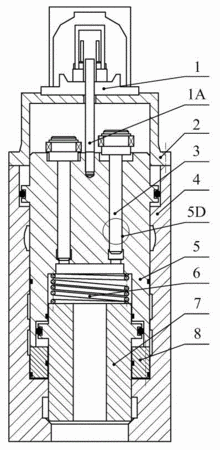

摘要：本发明公开了一种多级流量增益的二通比例插装阀，由位移传感器、上阀套、下阀套、级联阀芯、插销锥阀阵列、阀芯等部分组成；级联阀芯安装在下阀套内，阀芯安装在级联阀芯内，插销锥阀阵列安装在级联阀芯内；阀芯凸肩上下设有控制其自身运动的容腔，级联凸肩上下也设有控制其自身运动的容腔。通过级联式阀芯阀套结构，可在任意位置实现比例插装阀大流量增益和小流量增益的切换，同时，在级联阀芯中设置阵列式插销锥阀，通过控制各个插销锥阀的启闭并配合使用，实现多级流量增益切换。本发明通过可任意位置切换流量增益的级联式阀芯阀套结构、多级流量增益的阵列式插销锥阀结构，显著提升二通流量阀的精确控制特性、灵活性和工程适应性。
- 专利类型发明专利
- 申请人福州大学;
- 发明人杜恒;林建新;颜滨曲;陈淑梅;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201410031010.1
- 申请时间2014年01月23日
- 申请公布号CN103867747B
- 申请公布时间2016年01月06日
- 分类号F16K11/06(2006.01)I;
