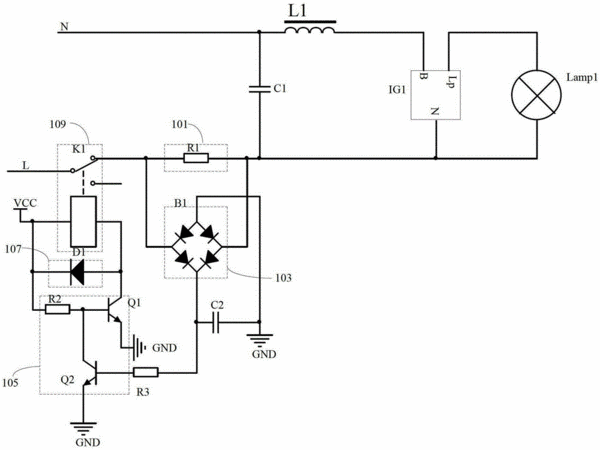

摘要：一种灯具开路保护系统，用于在灯具处于开路时断开灯具的接入电源，其特征在于，包括电流检测模块、整流模块、电压控制模块、稳压模块及继电器模块；所述电流检测模块包括电流检测电阻R1，所述整流模块包括整流桥B1，所述电压控制模块包括分压电阻R2、三极管Q1和三极管Q2，所述稳压模块包括稳压二极管D1，所述继电器模块包括继电器K1；当三极管Q2的基极接收到电压为零时，即电流检测电阻R1没有检测到电流，三极管Q2截止，三极管Q1的基极通过分压电阻R2与电源正极连接，三极管Q1导通。继电器K1的电子线圈得电，继电器K1的常闭开关断开。灯具和触发器构成的电路没有电源输入，从而能够在灯具处于开路或损坏时，保护灯具不被触发器发出的高压损坏。
- 专利类型发明专利
- 申请人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 发明人周明杰;管伟芳;
- 地址518100 广东省深圳市南山区东滨路84号华业公司主厂房二层北侧
- 申请号CN201210505223.4
- 申请时间2012年11月30日
- 申请公布号CN103857157B
- 申请公布时间2016年04月13日
- 分类号H05B41/285(2006.01)I;H02H3/28(2006.01)I;
