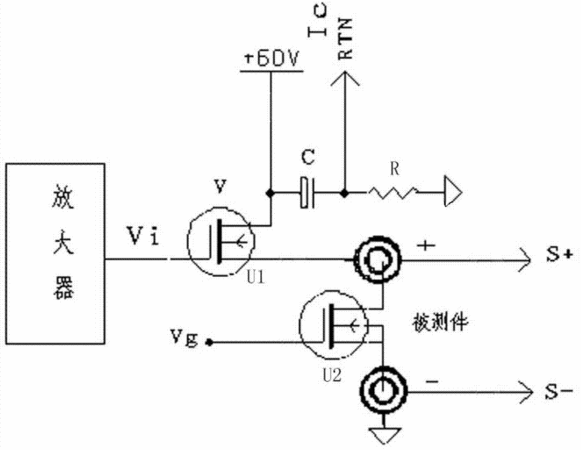

摘要：本发明属于电源技术领域，尤其涉及一种图示仪大功率驱动电源的能量存储及其控制装置。本发明的图示仪大功率驱动电源的能量存储及控制装置，包括放大器、大功率驱动管U1、大功率驱动管U2、电容C、电流取样电阻R，放大器与大功率驱动管U1的G极连接，大功率驱动管U1的D极分别连接电源、电容C，大功率驱动管U1的S极连接大功率驱动管U2的D极，大功率驱动管U2的D极和S极之间连接被测件。通过放大电路与大功率驱动电路连接，驱动电路有一个通量储存电路具有能量存储，它通过电路的大电流电源变换器来实现足够电源能量；整个放大器由正负两路的闭环负反馈电路组成，形成增益可调的扫描电压源。
- 专利类型发明专利
- 申请人江苏绿扬电子仪器集团有限公司;
- 发明人刘礼伟;宋云衢;
- 地址212200 江苏省镇江市扬中市绿扬路88号
- 申请号CN201210490406.3
- 申请时间2012年11月27日
- 申请公布号CN103840698A
- 申请公布时间2014年06月04日
- 分类号H02M9/00(2006.01)I;
