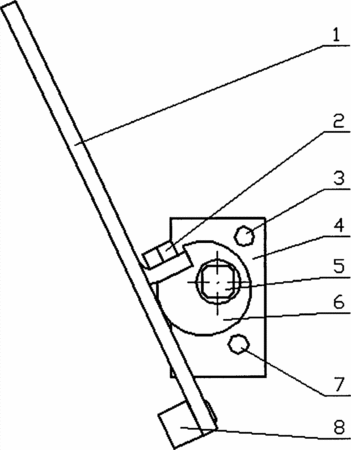

摘要：本发明公开了一种自平衡式工件检测器，特征是偏心转轮通过轴安装在固定支座上，杠杆板用螺钉安装在偏心转轮上，配重块用螺钉固定在杠杆板的下端，感应传感器安装在固定支座的长孔上。自平衡式工件检测器通过工件运动时压下杠杆板，当工件向下或向左运动时，使杠杆板逆时针旋转，偏心转轮跟转，感应传感器检测到偏心转轮已产生逆时针旋转，把信号传送给控制器进行处理。当工件向右运动时，使杠杆板和偏心转轮顺时针旋转，感应传感器检测到偏心转轮已产生顺时针旋转，把信号传送给控制器进行处理。当工件离开后，在配重块的作用下杠杆板返回到初始状态，解决了工件检测和工件流向检测问题。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人陈国局;逯志昆;张振华;温寿平;
- 地址537005 广西壮族自治区玉林市玉州区天桥西路88号
- 申请号CN201210460071.0
- 申请时间2012年11月15日
- 申请公布号CN103809212A
- 申请公布时间2014年05月21日
- 分类号G01V9/00(2006.01)I;G01P13/04(2006.01)I;
