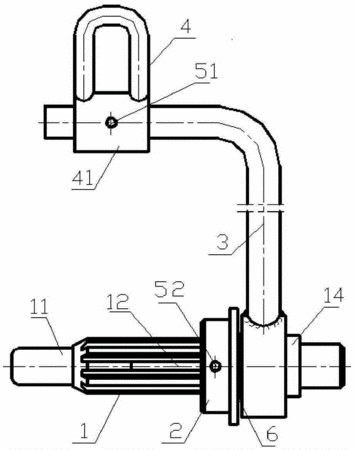

摘要：本发明公开了一种用于装配离合器的吊具，其用来对离合器的从动盘及压盘组件同时吊装，压盘组件具有分离爪，该分离爪形成压盘分离爪孔，吊具包括：起吊组件，其包括吊环及L形连杆，吊环可移动的套装在L形连杆的水平段用来调整整个吊具的平衡，L形连杆的竖直段的端头设有环套；花键轴，其与从动盘的花键孔匹配，花键轴的末端可转动的套装在环套内；以及爪盘，其通过该爪盘上的安装孔来套装在花键轴上且能够沿花键轴轴向滑动，爪盘的外圆壁与压盘分离爪孔匹配，爪盘的外端壁上设有凸缘用来对压盘组件进行轴向限位。该吊具可以对从动盘及压盘组件同时稳定地吊装，可以减轻劳动强度，优化组合装配工艺。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人吴培柱;杨秋;赵泽健;潘长俊;朱岩;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201410076319.2
- 申请时间2014年03月04日
- 申请公布号CN103803408B
- 申请公布时间2016年04月13日
- 分类号B66C1/62(2006.01)I;
