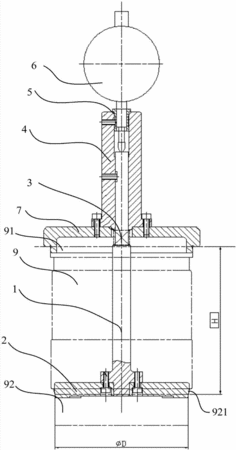

摘要：本发明公开了一种发动机缸体下缸孔倒角检测装置，包括：基座，其转动设置在缸孔的顶面上，基座上设有台阶通孔，台阶通孔的上端固定百分表的套筒；测杆，其与基座的台阶通孔紧滑动配合，且测杆的上端与百分表的测量头抵接，测杆上设有第一限位槽，基座的侧壁上设有测杆螺孔，螺栓穿过测杆螺孔后，螺栓的端部容置在第一限位槽中进行限位；测头，其固定连接在测杆的下端，且测头的下端设有用于测量下缸孔倒角的倒角斜面，通过基座带动测头转动，当下缸孔倒角的深度增大或减小时，测头、测杆下降或上升，带动百分表的指针转动。通过基座带动测头转动来测量下缸孔倒角，避免以倒角的端面为基面引起的误差，提高测量的准确性。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人潘韦周;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201310750219.9
- 申请时间2013年12月31日
- 申请公布号CN103759619A
- 申请公布时间2014年04月30日
- 分类号G01B5/18(2006.01)I;
