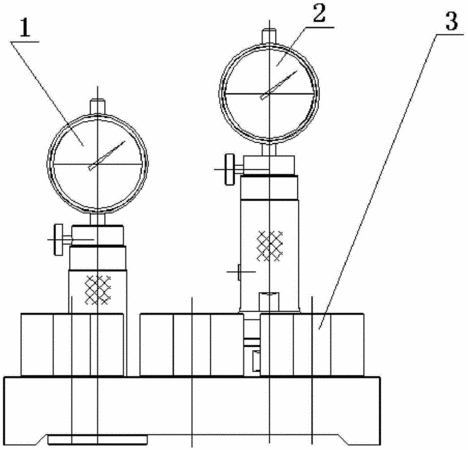

摘要：本发明公开了一种传动花键锥孔测量检具。该检具包括：第一测量组件，其包括：第一检具体、第一紧帽、第一测头轴和第一百分表；第二测量组件，其包括：第二检具体、第二紧帽、第二测头轴、第二百分表和测头组件；测头组件包括：外测头轴、外测量套、横板、盖板、内测头轴、限位板和测头组件弹簧；存放、校对组件包括：底板，以及布设在底板顶面一侧的测量组件放置槽和布设在底板顶面另一侧的第一测量组件校对件和第二测量组件校对件，第一测量组件校对件为量规截面到端面纵向距离标准校对件，第二测量组件校对件为极限锥角的标准校对件。该检具测量结果重复性好，测量过程读数快速、准确并且操作方便的传动花键锥孔测量检具。
- 专利类型发明专利
- 申请人广西玉柴机器股份有限公司;
- 发明人梁振杰;谢卫军;曾召亮;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201410042529.X
- 申请时间2014年01月29日
- 申请公布号CN103759612B
- 申请公布时间2016年06月08日
- 分类号G01B5/02(2006.01)I;G01B5/24(2006.01)I;
