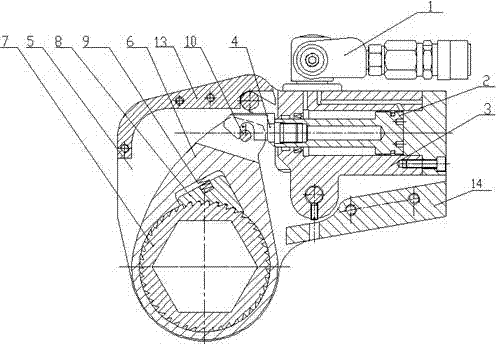

摘要：本发明公开了一种中空式液压扳手，它包括旋转接头、油缸、活塞杆、钩头、两块挡板、传力板、细齿棘轮、棘爪、弹簧和销轴，旋转接头与油缸连通，活塞杆设置在油缸内部，钩头与活塞杆一端螺纹连接；所述的传力板通过细齿棘轮、钩头、销轴来定位，细齿棘轮设置在传力板上，传力板挨近细齿棘轮上部的地方开有槽，棘爪设置在该槽内，一端与细齿棘轮多齿啮合，另一端通过弹簧压紧槽壁；两块挡扳通过垫块和反力臂用螺钉和弹性销来固定。本发明提出的一种中空式液压扳手，消除“卡死现象”，结构简便、制造相对简单，降低生产成本，采用细齿棘轮，强度高，力矩输出精度高，传动效率高，降低了故障率。
- 专利类型发明专利
- 申请人马鞍山市三江机械有限公司;
- 发明人邰淼;鲁志才;
- 地址243100 安徽省马鞍山市博望镇西工业区
- 申请号CN201410015888.6
- 申请时间2014年01月15日
- 申请公布号CN103753466A
- 申请公布时间2014年04月30日
- 分类号B25B21/00(2006.01)I;
