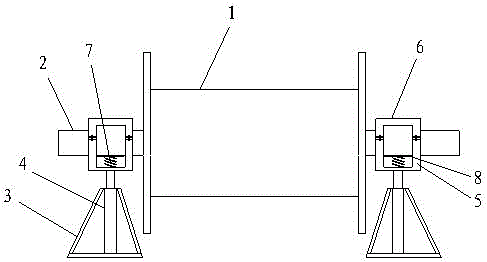

摘要:本发明涉及一种变摩擦力电缆放线器,包括两个基座、与电缆盘具同步转动的放线轴和刹车机构,所述基座上安装有千斤顶,所述千斤顶上安装有放线槽,所述放线槽包括下槽体和上槽盖,所述下槽体内设置有弹簧,所述弹簧上安装有可在下槽体内上下移动的钢板,所述放线轴的两端放置在钢板上。所述刹车机构包括设置在钢板上的刹车片和设置在上槽盖内顶部的刹车把手,所述刹车片设置在放线轴两侧,所述刹车把手通过刹车线控制刹车片的松紧。本发明简单实用,能随电缆卷重量减小而增大刹车力,保持了抽线所用的力量基本一致,调节放线速度,防止电缆因拉出太多而落在地下。
- 专利类型发明专利
- 申请人福州大学;
- 发明人黄宴委;黄河远;熊少华;王庭桉;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201410032422.7
- 申请时间2014年01月24日
- 申请公布号CN103746320B
- 申请公布时间2016年02月03日
- 分类号H02G1/06(2006.01)I;
