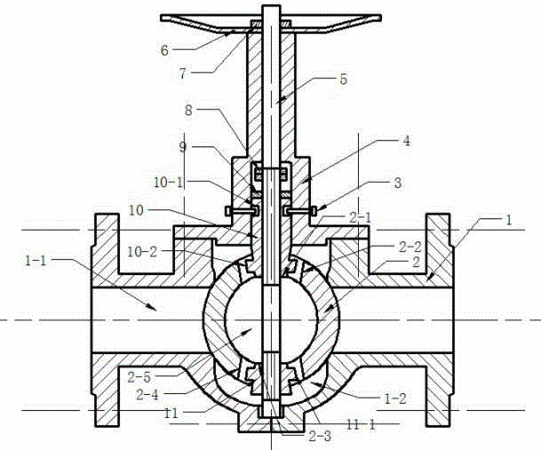

摘要：一种撑开式轨道球阀包括有：阀体（1）、阀芯（2）、螺栓导销（3）、阀盖（4）、阀杆（5）、手轮（6）、螺母（7）、锁紧螺母（8）、弹性垫片（9）、上圆锥体（10）、下圆锥体（11）。阀体（1）与阀盖（4）采用螺栓紧固连接；阀芯（2）装配在阀体（1）的阀腔（1-2）中；上圆锥体（10）和下圆锥体（11）与阀芯（2）配合；阀杆（5）与上圆锥体（10）和下圆锥体（11）反向螺纹配合；螺栓导销（3）安装在阀盖（4）上并且与轨道槽（10-1）配合；锁紧螺母（8）紧固在与上圆锥体（10）相配的阀杆（5）螺纹的顶部。本发明通过采用阀杆（5）与上圆锥体（10）和下圆锥体（11）反向螺纹配合和轨道槽（10-1）的结构具有密封面比压分配均匀，密封面无摩擦，启闭力矩小，阀杆行程短等特点。
- 专利类型发明专利
- 申请人四川大学;
- 发明人张永彬;姚进;王万平;李超;
- 地址610065 四川省成都市武侯区一环路南一段24号
- 申请号CN201310676187.2
- 申请时间2013年12月13日
- 申请公布号CN103742666B
- 申请公布时间2016年02月10日
- 分类号F16K5/06(2006.01)I;F16K5/20(2006.01)I;
