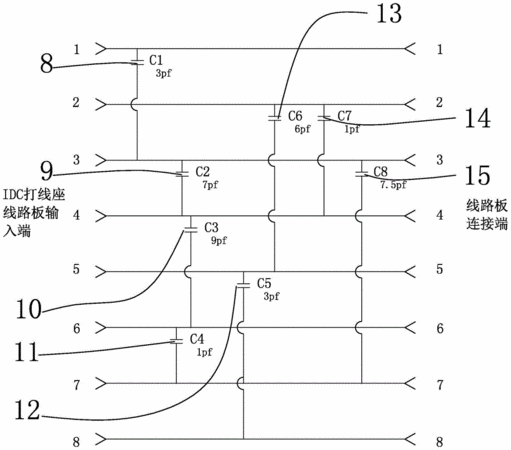

摘要：本发明属于电子技术领域，提供了一种六类配线架电路改进结构，包括两组电路，每组包括第一输入线、RJ45插头、RJ45插口、RJ45插头插口针片、IDC打线座、IDC打线座线路板以及第二输入线，该接口电路结构的IDC打线座线路板分为两层和八条线路，在八条线路之间形成用于平衡来自RJ45插头、RJ45插口和IDC打线座的八个线路的信号干扰的第一、第二、第三、第四、第五、第六、第七、第八电容。本发明的优点在于通过八个针片的布局或者线路板的合理布线使线路间产生电容，依靠这些相互之间电容值排布来平衡来自RJ45插头、RJ45插口和IDC打线座的八个线路的信号干扰，从而使得六类配线架电路结构在250MHz的高频下稳定的传输信号。
- 专利类型发明专利
- 申请人浙江一舟电子科技股份有限公司;
- 发明人许建华;孙凤军;樊金波;
- 地址315191 浙江省宁波市鄞州区姜山镇科技园区环镇北路31号
- 申请号CN201310690636.9
- 申请时间2013年12月16日
- 申请公布号CN103730787B
- 申请公布时间2017年01月04日
- 分类号H01R13/719(2011.01)I;
