    一种六类桌面盒电路结构

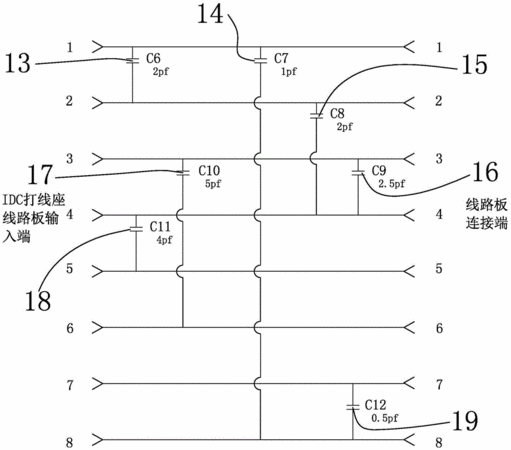

      摘要:本发明属于电子技术领域,提供了一种六类桌面盒电路结构,包括第一输入线、RJ45插头、RJ45插口、RJ45插头插口针片、线路板连接端、IDC打线座、IDC打线座线路板以及第二输入线,该接口电路结构的IDC打线座线路板分为两层和八条线路,在八条线路之间形成用于平衡来自RJ45插头、RJ45插口和IDC打线座的八个线路的信号干扰的第一、第二、第三、第四、第五、第六、第七、第八、第九、第十、第十一、第十二电容。本发明的优点在于通过八个针片的布局或者线路板的合理布线使线路间产生不同的电容值,通过用这些电容值的合理排布来平衡来自RJ45插头、RJ45插口和IDC打线座的八个线路的信号干扰,从而使得六类桌面盒电路结构在250MHz的高频下稳定的传输信号。
    • 专利类型发明专利
    • 申请人浙江一舟电子科技股份有限公司;
    • 发明人许建华;孙凤军;樊金波;
    • 地址315191 浙江省宁波市鄞州区姜山镇科技园区环镇北路31号
    • 申请号CN201310690592.X
    • 申请时间2013年12月16日
    • 申请公布号CN103730786B
    • 申请公布时间2016年09月21日
    • 分类号H01R13/719(2011.01)I;
