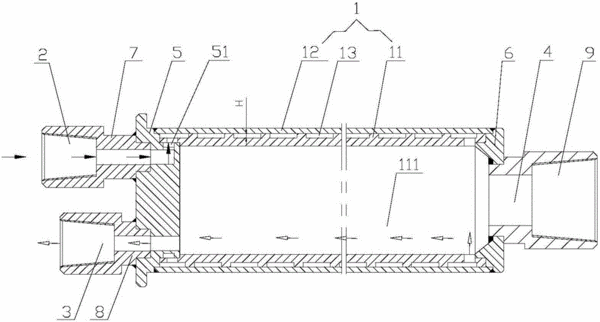

摘要：本发明提供一种气体冷凝器，能够提高制冷的均匀性，改善制冷效果。所述气体冷凝器包括竖直延伸的冷凝管，所述冷凝管包括内筒和套装在所述内筒外的外筒，所述内筒以其外壁与所述外筒的内壁贴合，且所述内筒与外筒之间开有螺旋槽，所述螺旋槽的两端分别与进气口和出气口连通。可以将冷凝管设置为内外筒套装的结构，并在内外筒之间开设螺旋槽，这种结构的设置可以使得螺旋槽的槽道厚度设计的比较薄，能够加快散热效率，以提高气体冷却速度，改善冷却效果；更为重要的是，由于上述结构可以使得螺旋槽的厚度变薄，故处于螺旋槽内侧的气体和处于螺旋槽外侧的气体向外散热的速度相差较小，从而能够提高气体冷却的均匀性。
- 专利类型发明专利
- 申请人北京雪迪龙科技股份有限公司;
- 发明人隗功曼;陈华申;
- 地址102206 北京市昌平区回龙观国际信息产业基地3街3号
- 申请号CN201310753046.6
- 申请时间2013年12月31日
- 申请公布号CN103721518B
- 申请公布时间2015年12月30日
- 分类号B01D53/00(2006.01)I;B01D53/26(2006.01)I;F28D7/10(2006.01)I;
