    海上LNG储罐的水上运输系统

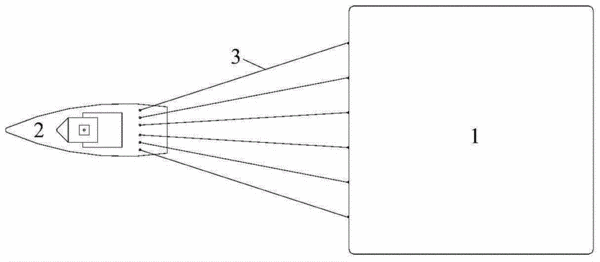

      摘要:本发明公开了一种海上LNG储罐的水上运输系统。所述水上运输系统包括LNG存储模块、动力牵引装置和至少4根缆绳;LNG存储模块包括箱筒基础和设置于箱筒基础之上的沉箱结构;箱筒基础为由顶板和裙板围成的一端开口的空腔结构;空腔结构内设有若干个开口舱;裙板上设有若干个气阀,气阀与开口舱相连通;沉箱结构包括沉箱底板、沉箱侧壁和沉箱顶板,沉箱底板、沉箱侧壁和所述沉箱顶板相连接形成一腔体,腔体用于承载所述LNG储罐;沉箱底板设于所述顶板之上;缆绳的两端分别与LNG存储模块和动力牵引装置相连接。本发明一方面可以降低浮运部分本身的重心,另一方面可以减小水平荷载的作用面积,可以很好的规避结构失稳的风险。
    • 专利类型发明专利
    • 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
    • 发明人彭延建;肖立;陈峰;毕晓星;屈长龙;张超;
    • 地址100010 北京市东城区朝阳门北大街25号
    • 申请号CN201310705895.4
    • 申请时间2013年12月19日
    • 申请公布号CN103693168B
    • 申请公布时间2016年07月13日
    • 分类号B63B35/00(2006.01)I;F17C1/00(2006.01)I;
