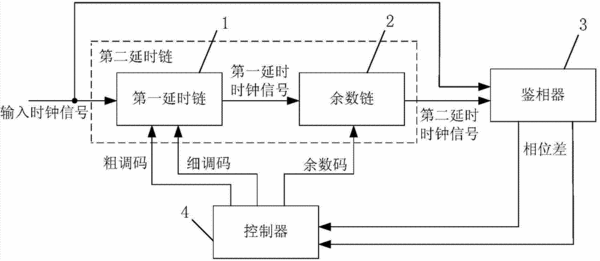

摘要：本发明提供一种延迟锁相环，包括第一延时链、鉴相器、余数链和余数链控制器，余数链接入第一延时链形成第二延时链；余数链的余数码输入端用于在粗调阶段接收余数链控制器发出的余数码，余数链用于根据余数码调节余数链的余数步长；第二延时链的输入端接收输入时钟信号，输出端与鉴相器的信号输入端连接，用于根据余数步长对第二延时链的粗调步长进行分级辅助延时，以使第二延时链输出的时钟信号以余数步长为延时单位进行逐步延时；余数链控制器的输入端与鉴相器的输出端连接，用于根据鉴相器输出的相位差发出余数码。本发明提供的延迟锁相环能够解决现有的延迟锁相环容易出现错误锁定的问题，以提高正交时钟信号的准确度。
- 专利类型发明专利
- 申请人龙芯中科技术有限公司;
- 发明人荆华;杨宗仁;张昊;陈帅;
- 地址100190 北京市海淀区科学院南路10号
- 申请号CN201310607180.5
- 申请时间2013年11月25日
- 申请公布号CN103684438A
- 申请公布时间2014年03月26日
- 分类号H03L7/085(2006.01)I;
