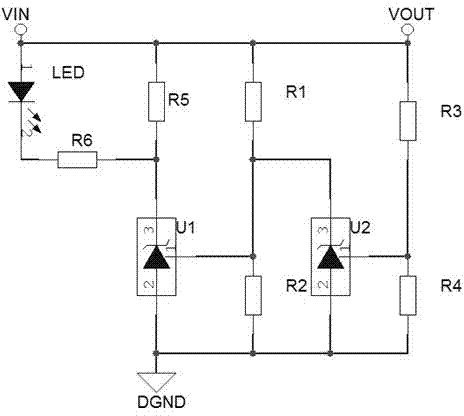

摘要：本发明涉及一种电压检测指示电路。其包括发光二极管，还包括第一限流电阻R5、第二限流电阻R6、电阻R1、电阻R2和分流稳压器U1，电源电压与发光二极管的阳极连接，发光二极管的阴极与第二限流电阻R6一端连接，第二限流电阻R6另一端连接至分流稳压器U1的阴极；第一限流电阻R5一端连接至电源电压，第一限流电阻R5另一端连接至分流稳压器U1的阴极；电阻R1一端连接电源电压，电阻R1另一端串联连接电阻R2一端，电阻R2另一端接地，电阻R1和电阻R2之间连接至分流稳压器U1的参考电极；分流稳压器U1的阳极接地。本发明能够解决当电源电压比发光二极管的正向导通电压还低时，发光二极管错误指示电压状态的情况。
- 专利类型发明专利
- 申请人广东威创视讯科技股份有限公司;
- 发明人周冬生;聂永智;黄威;
- 地址510663 广东省广州市高新技术产业开发区彩频路6号
- 申请号CN201310723756.4
- 申请时间2013年12月24日
- 申请公布号CN103675423A
- 申请公布时间2014年03月26日
- 分类号G01R19/165(2006.01)I;
