一种基于数字全景摄像的隧道检测装置及其检测方法

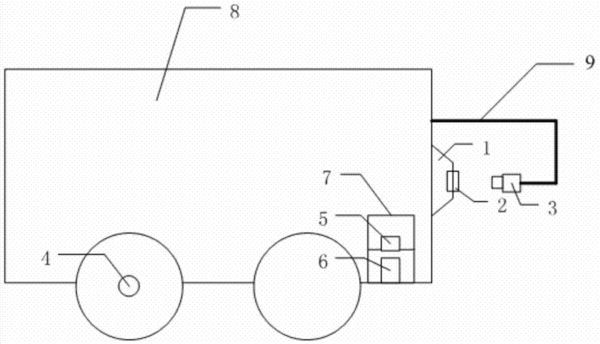

　　摘要：本发明属于隧道质量检测技术领域，公开了一种基于数字全景摄像的隧道检测装置及其检测方法。该基于数字全景摄像的隧道检测装置包括：用于沿隧道中心线行驶的检测车、固定在检测车车头前端面中心处的锥面反射镜、固定在锥面反射镜中心处的磁罗盘、固定在检测车车头的CCD摄像机、套接固定在检测车后轮转轴上的增量式旋转编码器、设置在检测车上的脉冲计数器；所述锥面反射镜的镜面朝向检测车的前方，所述CCD摄像机位于锥面反射镜中心的正前方，所述CCD摄像机的镜头水平朝向锥面反射镜；所述脉冲计数器的输入端电连接增量式旋转编码器，所述脉冲计数器的输出端电连接CCD摄像机的控制端，所述CCD摄像机电连接有工控机。

专利类型发明专利
申请人上海嘉珏实业有限公司;
发明人陈生客;韩毅;项媛媛;陈礼奔;
地址200135 上海市奉贤区浦东大道1480号山海大厦709-715室
申请号CN201310573645.X
申请时间2013年11月15日
申请公布号CN103674963A
申请公布时间2014年03月26日
分类号G01N21/88(2006.01)I;G01B11/02(2006.01)I;G01B11/16(2006.01)I;G01B11/30(2006.01)I;
