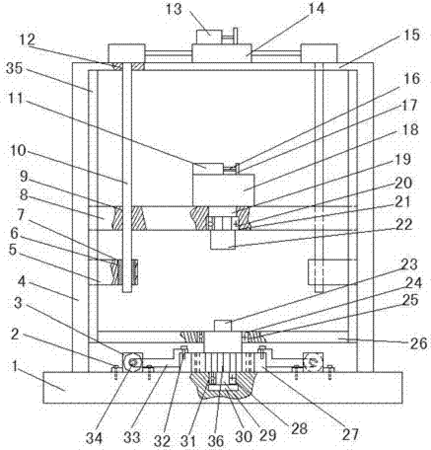

摘要：本发明一种预扭机，机座上设有立柱，立柱顶面连接有顶横梁，顶横梁上设有电机及与连接的减速器，减速器输出端与设置于顶横梁上的丝杠连接，丝杠与中横梁上的丝孔配合，中横梁上设有离合器及与离合器操纵杆连接的操纵油缸，离合器主轴分别与扭矩传感器和扭簧上夹头连接，机座上设有扭转齿轮，扭转齿轮固连有齿轮轴，扭转齿轮上方设有与机座连接的隔板，齿轮轴上端与隔板上的隔板导向孔配合，齿轮轴上端设有扭簧下夹头，扭簧下夹头轴线与扭簧上夹头轴线共线，扭转齿轮啮合有齿条，齿条沿自身长度方向滑动，齿条与设置于机座上的驱动油缸连接，齿轮轴下端与机座的安装孔配合，齿轮轴上连接有编码器。本发明结构简单，测试精度高，功能多样。
- 专利类型发明专利
- 申请人宁夏青山试验机有限公司;
- 发明人不公告发明人;
- 地址750200 宁夏回族自治区银川市德胜工业园区虹桥北街13号
- 申请号CN201310291286.9
- 申请时间2013年07月11日
- 申请公布号CN103674507A
- 申请公布时间2014年03月26日
- 分类号G01M13/00(2006.01)I;G01L5/24(2006.01)I;G01N3/26(2006.01)I;
