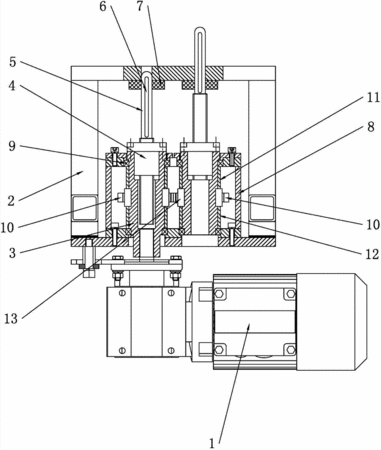

摘要：本发明涉及一种机械换向的设备，特指一种由电机驱动的换向装置。公开了一种换向装置，包括有提供动力的电机，其中，电机被安装在支架的底部，支架内设置有由电机驱动的换向机构，换向机构由两个顶杆机构构成，顶杆机构包括有空心轴，电机带动一个空心轴旋转，空心轴的顶部设置有滚珠丝杠，滚珠丝杠的螺母被螺接固定在空心轴的顶面，滚珠丝杠的螺杆上部外壁开有轴向设置的长条形导向槽，支架上部设置有卡板，该卡板上设有可嵌入导向槽内的凸块，空心轴外壁设置有与其键连接的传动齿轮，两个顶杆机构的传动齿轮相互啮合，使两个空心轴旋转方向相反，两个螺杆交替上下移动。实现舞台换向移位的控制锁定，稳定、可靠，降低制造成本，提高装配效率。
- 专利类型发明专利
- 申请人浙江大丰实业股份有限公司;
- 发明人严华锋;何晓新;阮玉瑭;姚国阳;周立锋;史晓东;
- 地址315400 浙江省宁波市余姚市新建北路737号
- 申请号CN201310618918.8
- 申请时间2013年11月27日
- 申请公布号CN103662764A
- 申请公布时间2014年03月26日
- 分类号B65G47/24(2006.01)I;
